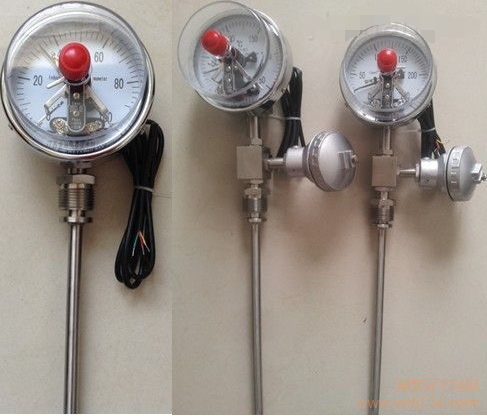

電接點遠傳溫度計功能特性介紹
電接點遠傳溫度計及其衍生的系列溫度表克服了傳統膨脹型溫度表使用壽命短、可靠性差、溫度計體積大的缺點。與傳統的蒸汽和氣體壓力型溫度儀表相比，溫度測量元件的體積分別減小了30倍和60倍。鉑或銅熱電阻測溫元件創(chuàng )造性地安裝在測溫元件中，實現機電一體化測溫功能。以電接點遠傳溫度計為基礎，形成了遠程傳輸、防爆、防震、電接點、溫度信號傳輸等一系列多功能溫度儀表。

電接點遠傳溫度計型號編制

注:1 .電接點、熱電阻或溫度變送器出口裝置通常位于集管的下部，而變送器出口裝置是防爆接線盒出口裝置。

2、預埋和懸掛式隔爆溫度儀表，接線盒必須放置在測溫元件的上部，嚴禁放在集管的下部。

3.嵌入并懸掛本質安全防爆溫度米。接線盒通常根據需要放置在儀表頭的下部或溫度測量元件的上部。

4.當儀器的量程上限大于或等于h=100℃時，安裝螺紋由不銹鋼材料制成，從安裝螺紋到規頭的尺寸h=100毫米。當儀器的量程上限小于300℃時，安裝螺紋由h=60黃銅H = 60毫米制成。

電接點遠傳溫度計模型編譯的描述

數字中的正斜杠“/”為模型部分，按照《工業自動化儀表產品模型編寫原則》編寫。后斜線“/”是我們工廠同意的規格部分。如果字符太長，無法在設計和選擇過程中填寫，我們可以聯系我們的工廠，就其他代碼達成一致。

儀器功能在序列號的苐yi部分是基本功能。要選擇多個功能，請在序列號中添加第三節“功能組合”，其中防震、電接點和較大指示中只能選擇一個功能，防爆和電接點不能組合。

如需更多說明，請注明軟尾管材料、出口裝置類型、是否裝有保護套管、防爆儀表的出口方式、熱電阻指數等。和其他需要解釋的內容。

例如，WTYY-1033-X2-F0 ~ 100℃φ12 * 300 * 10M HWM 27 * 2護套軟管Pt100左接線盒表明溫度儀表為帶電接點雙上限報警熱電阻遠程傳輸溫度儀表的液體壓力型，并配有防腐套管。具體尺寸為:防腐套管直徑12毫米，插入深度300毫米，軟管尾部長度10米。鉑金熱電阻Pt100，左接線盒引線，安裝螺紋為活動外螺紋M27*2。

電接點遠傳溫度計基本技術參數

環境溫度:-10 ~+55℃

相對濕度:5 ~ 95%

指示精度:1.5級

時間常數:9秒(涂覆聚四氟乙烯時為34秒)

熱電阻索引號:Pt100或Cu50

熱電阻公差:ZBY 301-85 B

熱電阻熱響應時間:τ0.5=35秒(涂覆聚四氟乙烯時為45秒)
